鋼結構網架支座分為網架橡膠支座與網架鋼支座兩種形式和材質。
鋼結構網架支座包括固定支座（代碼為GD）、單向支座（代號為DX）、雙向支座（代號為SX）三種型式，22個等級，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件，當水平力大到一定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統一性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。

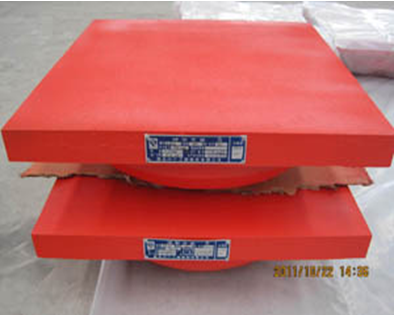

網架鋼支座
網架鋼支座是依據中華人民共和國交通行業標準《球形支座技術條件（GB/T17955-2009）及建筑抗震設計規范（GB50011-2001）鋼結構設計規范（GB50017-2003），經詳細的靜力學、動力學分析研制而成的新型抗震減振鋼支座�？拐饻p振支座結構更加合理，性能更加可靠，使用壽命更長。
網架支座（又名鋼結構支座）分為四個類型：GKQZ型鋼結構抗震鋼球支座、GJQZ型鋼結構減震鋼球支座、GKGZ型鋼結構抗震球型鋼支座、GJGZ型鋼結構減震球型鋼支座。
網架鋼支座的主要技術性能
1、可承受豎向載荷；
2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
3、具有抗水平力的性能，保證水平地震時結構不脫落；
4、可適應徑向、環向的位移要求；
5、可適應任意方向的轉角要求；
6、減震支座具有良好的減震性能；
7、支座通過球面?zhèn)髁Γ怀霈F(xiàn)力的縮頸現象，作用在上、下結構的反力比較均勻；
8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。
網架鋼支座技術參數
1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別
2、支座的抗水平力為豎向承載力的20%
3、支座抗豎向拉力：GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%；GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%
4、設計轉角為0.08rad（可根據用戶要求另行設計）
5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；
6、支座滑動摩擦系數μ≤0.03（-25℃-+60℃）；
7、支座轉動摩擦系數μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
網架鋼支座特點

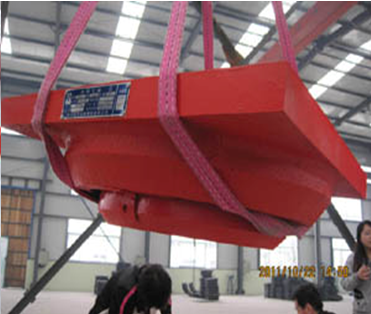

①抗震球型鋼支座可萬向轉動、萬向承載，能很好地滿足上部結構各種荷載所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安全可靠。
②抗震球型鋼支座可承受拉、壓、剪（橫向）力，在巨大的隨機地震力作用下，只要上、下結構本身不破壞，就不會發生落梁、落架等災難性后果，故特別適用于高烈度地震區的設防，具備能抗地震烈度9度的能力。
③抗震球型鋼支座的靜剛度大，在列車及大型汽車巨大自重及慣性力作用力下，支座僅產生極小變形，能可靠地保證汽車、列車高速運行時的平順性。
④抗震球型鋼支座通過球面?zhèn)髁�，受力面積大，并采用多種材料的優化組合，其體積和高度均大大減少，重量輕，便于安裝，并與同承載力的鋼支座相比造價較低。
⑤抗震球型鋼支座適用溫度范圍大(-40℃～+70℃)，耐久性能好，不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。
網架鋼支座適用范圍
抗震球型鋼支座適用于寬橋、曲線橋、斜拉橋、坡道橋、大跨空間結構等工程，尤其在地震高烈度區更為適用。
網架鋼支座選用時應注意的事項
1、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
2、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
3、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。

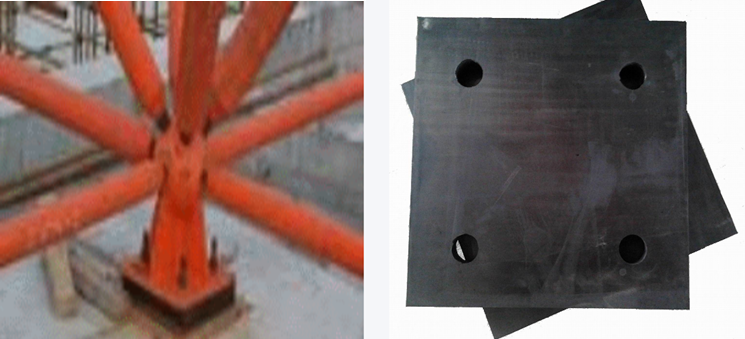

鋼結構網架橡膠支座

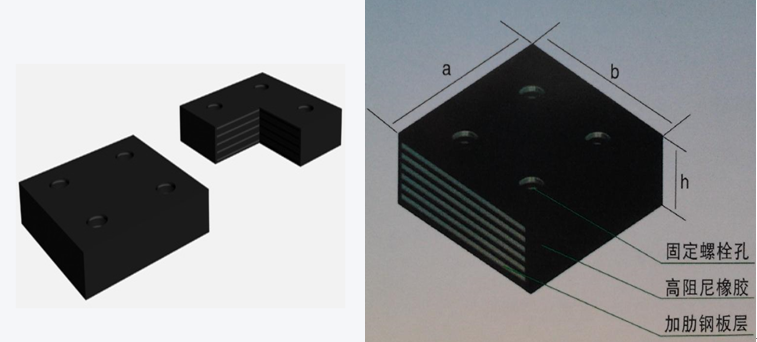

網架橡膠支座是為適應現代建筑需要的一種板式橡膠支座產品，解決大跨度結構因溫度變化而產生的水平位移和建筑結構之間的隔震、減震要求而設計的。網架橡膠支座是由多層橡膠片和多層加勁鋼板經加壓、硫化制成，具有足夠的豎向鋼度，以支撐上部結構的垂直載荷。同時，通過其良好的彈性和較大的剪切變形，來滿足上部結構因溫度變化而引起的支撐結構的推力，并通過網架橡膠支座的耗能起到減震、隔震作用。網架橡膠支座定位通孔，通過螺栓將支座固定在支撐結構上。
網架橡膠支座的主要技術性能：
1、可承受豎向載荷；
2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
3、具有抗水平力的性能，保證水平地震時結構不脫落；
4、可適應徑向、環向的位移要求；
5、可適應任意方向的轉角要求；
6、網架橡膠支座具有良好的減震性能；
7、支座不出現力的縮頸現象，作用在上、下結構的反力比較均勻。
